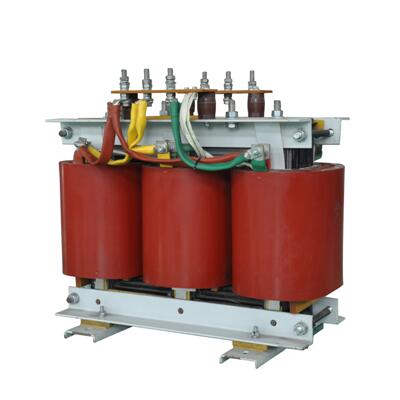

船用环氧浇注变压器采用特殊的铁芯材料,使用半圆形五接缝铁芯结构、拉板式结构、箔绕式线圈、真空压力环氧浇注等新工艺新结构。
产品特点:
▲ 整体机械强度高;
▲ 浇注线圈防潮耐腐蚀,整体可靠性更高;
▲ 体积重量相比普通变压器更轻更小。

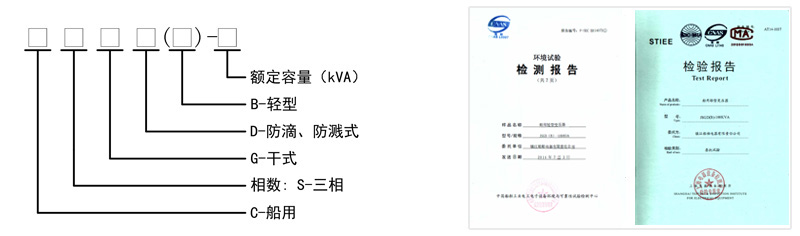

型号

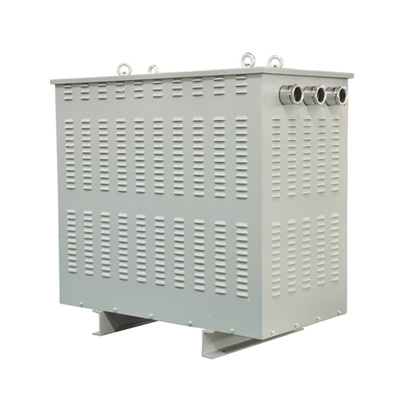

示例:CSGD(B)-50表示50kVA船用环氧浇注变压器,防护形式为防滴式
容量 | 外形尺寸(mm) | 安装尺寸(mm) | 总重(kg) | ||||
L | B | H | L1 | B1 | Φd | ||
5 | 490 | 350 | 510 | 330 | 270 | 12 | 72 |
10 | 580 | 380 | 570 | 350 | 270 | 12 | 105 |
16 | 620 | 400 | 600 | 340 | 310 | 12 | 130 |
20 | 640 | 410 | 630 | 340 | 310 | 14 | 155 |
25 | 660 | 420 | 650 | 350 | 320 | 14 | 185 |
30 | 680 | 430 | 700 | 360 | 330 | 14 | 210 |
40 | 710 | 460 | 750 | 380 | 350 | 14 | 255 |
50 | 740 | 470 | 770 | 400 | 310 | 14 | 280 |
63 | 780 | 490 | 800 | 420 | 385 | 18 | 356 |
80 | 820 | 500 | 860 | 420 | 385 | 18 | 405 |
100 | 850 | 540 | 900 | 460 | 410 | 18 | 440 |
125 | 920 | 580 | 900 | 500 | 420 | 18 | 600 |
160 | 1000 | 600 | 900 | 500 | 385 | 22 | 630 |
